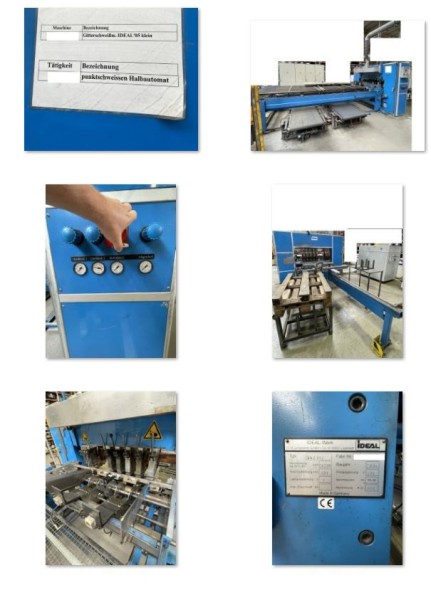

Ref.Nr. 00885
Bezeichnung der Anlage
Gitterschweißanlage CE
Hersteller
IDEAL Werk - Lippstadt
IDEAL 05 klein
Model
GAE 112
Baujahr
2004
2021 überarbeitet. Diodenpaket und Trafos getauscht, Leitungen gesäubert im Wert von 32.000€
Tätigkeit / Bezeichnung – punktschweiß Halbautomat
Nennleistung bei 50% ED
2x200kVA
Anschlussleistung
400kVA
Primärspannung
400V
Leerlaufspannung
7V
Nennfrequenz
50-60 Hz
Absicherung
800 A
Made in Germany
Technische Daten:
Nenn-Primärspannung
400 / 50 V / Hz
Steuerspannung
24 V/DC
Anzahl Transformatoren
2 Stück
Nennleistung je Trafo bei 50% ED
200 kVA
Anschlussleistung bei 50% ED
400 kVA
Absicherung L1+L2
800 Amp
Absicherung L3
63 Amp
Zuleitungsquerschnitt L1 + L2 + L3 (Lmax 90m)
2 x 240 mm2
Zuleitungsquerschnitt L3
1*25mm2
Zuleitung zur Maschine PE
240mm2
Zuleitung PC
230V
10A
3*2,5 mm2
Elektrodenkraft
62,3 N/bar
Luftdruck – Anschluss
G ¾
Luftdruck min.
6 bar
Luftverbrauch bei 60 Takte / min
1600 Nl/min
Kühlwasseranschluss Zulauf
G1
Kühlwasseranschluss Ablauf
Kühlwasserverbrauch
120 l/min
Kühlwasserdruck min.
3 bar
Kühlwasser – Vorlauftemperatur
20-25 C
Platzbedarf
9,5*5,0*2,0m
Gesamtgewicht
4000 kg
